Schéma zapojení elektrokoloběžky je naprosto nezbytným prvním krokem k bezpečné, spolehlivé a úspěšné opravě či vylepšení vašeho elektrického vozidla. Pokud jste se někdy pokusili rozluštit spletité elektrické nákresy a na první pohled to vypadalo jako nepřehledné čínské náčrty plné tajemných symbolů, vězte, že nejste sami! Elektronika moderních e-koloběžek se neustále vyvíjí a stává se komplexnější. V tomto podrobném a komplexním průvodci vás však provedeme krok za krokem tímto elektrickým labyrintem s takovou lehkostí, jako byste se učili novým dovednostem. Ukážeme si nejen základy toho, jak číst složité uzly versus pouhé křížení čar bez fyzického spojení, ale rozebereme i to, jak správně zapojit moderní BLDC motor a jak efektivně chránit bateriové bloky prostřednictvím BMS.
Naše hluboké tipy vám pomohou nejen s čistě technickým zadáním, ale i s praktickým porozuměním fungování vaší koloběžky. Připravte se na odhalení tajemství, která vám usnadní život, ušetří nemalé peníze za servis a možná i zlepší vaši celkovou jistotu při údržbě. Houpněte se tedy na palubu a pojďme se ponořit do fascinujícího světa elektrokoloběžek, jejich kabeláže a komponentů!
1. Jak číst schéma a základní rozlišení kabelů

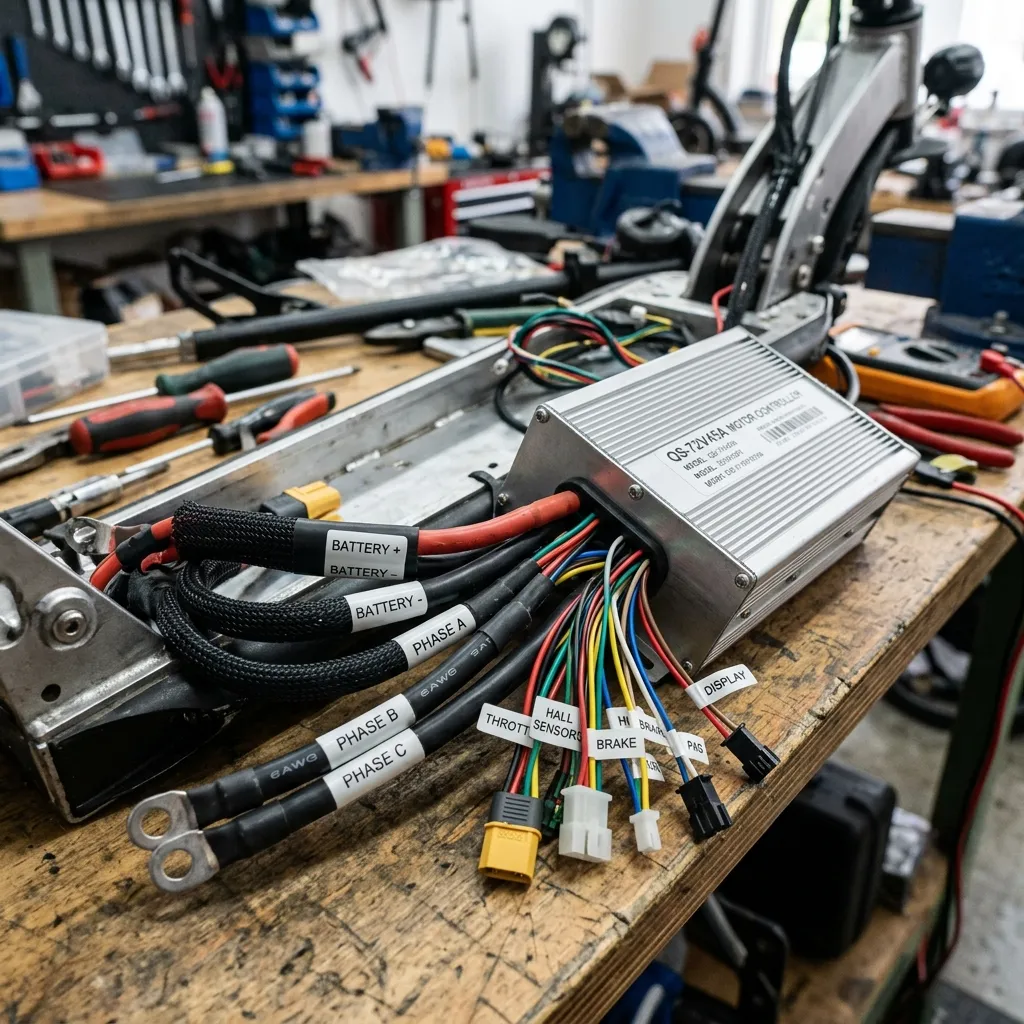

Než vůbec sáhnete po nářadí a začnete cokoliv spojovat nebo rozpojovat, musíte stoprocentně pochopit samotný nákres výrobce. Zásadní je především správné rozlišení mezi silovými kabely a signálními vodiči. Silové fázové kabely motoru jsou ty výrazně silnější dráty s pevnou izolací (často kódované žlutou, modrou a zelenou barvou), kterými neustále protéká vysoký proud pro zajištění hybné síly výkonného BLDC motoru. Pokud by tyto kabely byly poddimenzované, rychle by se přehřívaly.
Naopak signální vodiče (5V) jsou velmi tenké, křehčí kabely, které přenášejí pouhá data nebo slabé napětí. Mezi ně patří typicky konektory Hallových sond (senzory určující pozici rotoru), přesné zapojení akcelerátoru plynu nebo důležité brzdové senzory. Při čtení samotného schématu si dejte extrémní pozor na nákresy: zřetelné uzly (černé tečky) znamenají skutečné fyzické vodivé spojení, zatímco prosté křížení čar bez tečky znamená, že kabely jdou v prostoru pouze přes sebe, ale ke spojení nedochází!
2. Baterie elektrokoloběžky zapojení a bezpečnostní role BMS

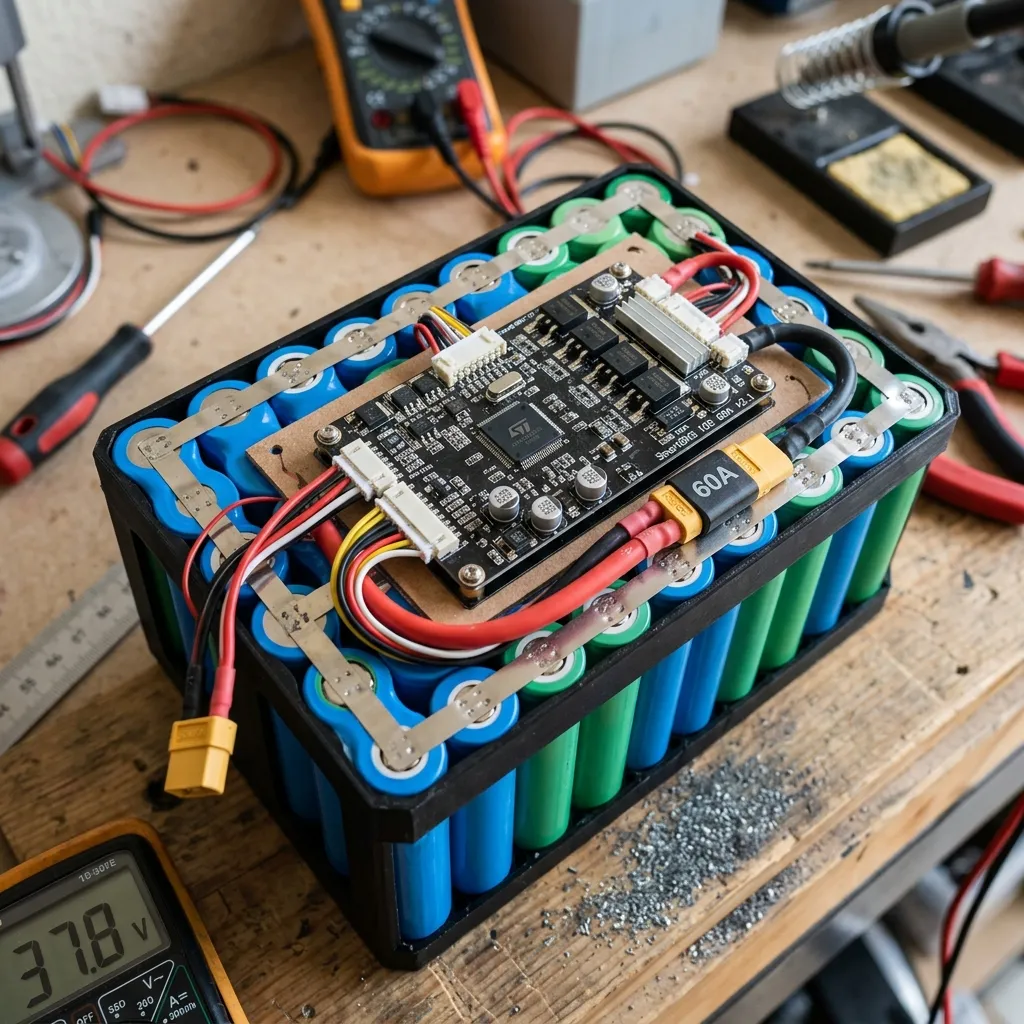

Správné baterie elektrokoloběžky zapojení vyžaduje ze strany uživatele extrémní opatrnost a smysl pro detail. Srdcem veškeré ochrany lithiového akumulátoru je BMS (Battery Management System). Tato malá, ale klíčová deska inteligentně řídí nabíjení, balancování i bezpečné vybíjení jednotlivých článků, aby nedošlo k jejich poškození nebo dokonce vznícení. Zde platí kritické a naprosto zásadní varování: před záměnou 5V signálních linek s plným výstupním napětím baterie (např. běžných 36V, 48V, nebo i 60V u prémiových modelů) vás dělí jen malý okamžik nepozornosti, což má za následek bleskové a nevratné spálení celé řídicí jednotky či drahého LCD displeje na řídítkách!
Před jakýmkoliv trvalým propojením nového komponentu je absolutní nutnost použití profesionálního multimetru. Tento měřicí přístroj použijte k důkladnému ověření aktuálního napětí a průchodnosti. Jen tak si budete stoprocentně jisti polaritou a tím, že neděláte nevratnou chybu, která by vás stála tisíce korun za náhradní díly.
3. Údržba a prevence problémů se zapojením elektrokoloběžky

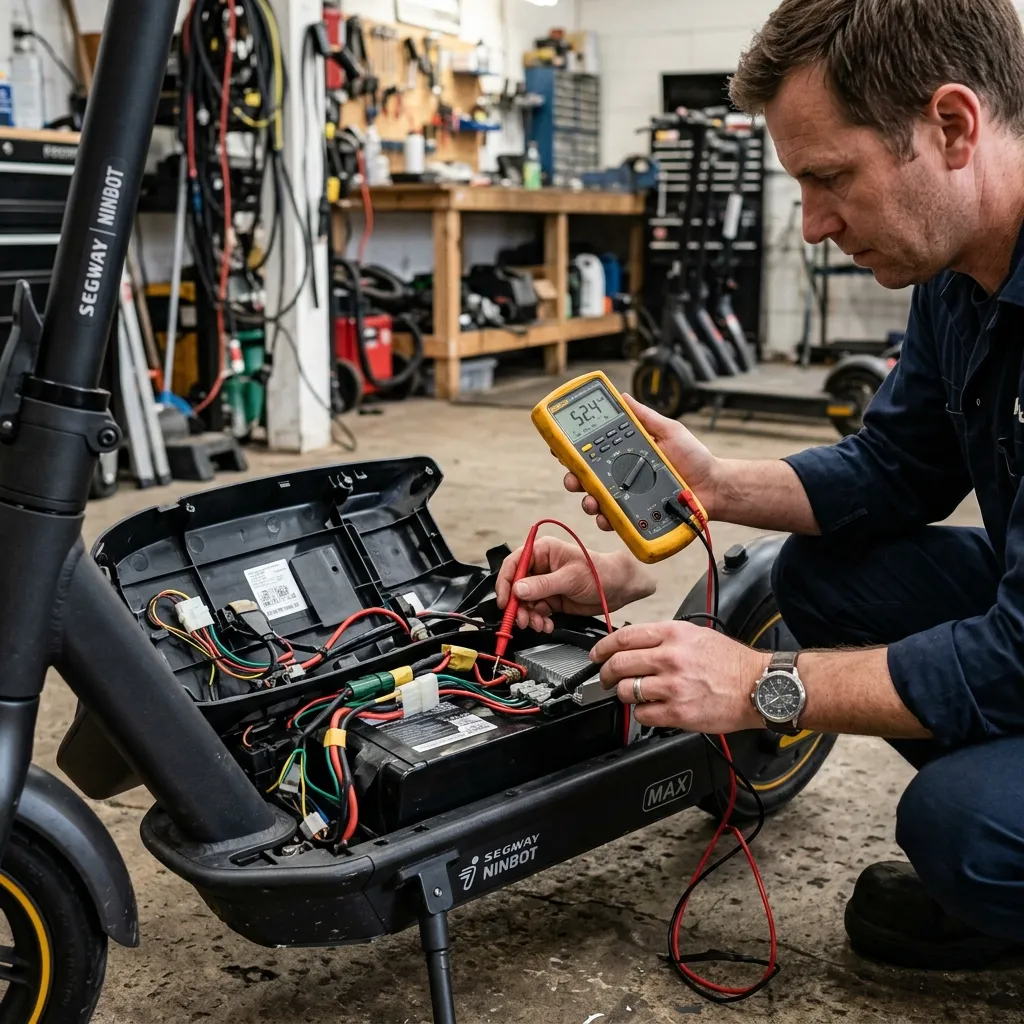

Ani ten nejdokonalejší postup pro zapojení řídicí jednotky elektrokoloběžky vám nezaručí trvalou funkčnost, pokud následně zanedbáte pravidelnou údržbu. Každá jízda, zvláště v náročnějším městském či terénním prostředí, vystavuje veškeré elektrické spoje a komponenty vibracím, vlhkosti a prachu. Precizní zapojení elektrokoloběžky tedy není jen o jednorázové montáži, ale i o dlouhodobé ochraně vodičů. Proto je důrazně doporučováno zhruba každé tři měsíce provést vizuální i hloubkovou kontrolu veškeré kabeláže. Zvláštní pozornost věnujte místům, kde se kabely ohýbají, například v oblasti skládacího mechanismu nebo u řídítek, kde dochází k největší mechanické zátěži.
K prevenci oxidace a ztráty kontaktu použijte na všechny obnažené konektory kvalitní kontaktní sprej a chraňte je zmíněnou smršťovací bužírkou nebo silikonovým tmelem v případě, že jezdíte v deštivých dnech. Dalším preventivním krokem je pravidelná kontrola ukotvení kabelů: volně visící kabely se mohou snadno zachytit o větve, obrubníky nebo součásti podvozku, což může vést k jejich vytržení. Stahovací pásky a kvalitní ochranné husí krky tak představují korunové položky, které mohou zabránit fatálním škodám za tisíce korun.
4. Zapojení řídicí jednotky elektrokoloběžky a klíčových periferií
Samotná Řídicí jednotka (Controller) je skutečným elektronickým mozkem celé koloběžky, který diriguje spolupráci všech ostatních komponentů. Úspěšné zapojení řídicí jednotky elektrokoloběžky obvykle začíná připojením hlavních silových fázových kabelů směrem k motoru a připojení vstupního napájení od baterie. Následně se krok za krokem velmi obezřetně připojují jemné datové komponenty. Patří sem již zmíněné konektory Hallových sond (které řídicí jednotce s mikrosekundovou přesností sdělují přesnou úhlovou polohu rotoru pro správné časování sepnutí fází), velmi důležité brzdové senzory (které z bezpečnostních důvodů okamžitě vypínají tah motoru při sebeslabším stisku brzdové páčky) a pečlivé zapojení akcelerátoru plynu, což zajišťuje vaši hladkou a plynulou regulaci rychlosti bez nebezpečného cukání.
Přehledná tabulka komponentů a bezpečnostních opatření
| Klíčová Komponenta | Primární Funkce a Typ vodiče | Bezpečnostní opatření a Měření (Multimetr) |
|---|---|---|
| BLDC motor | Tvorba pohybu / Silové fázové kabely (vysoký proud) | Před startem vždy měřit odpor mezi fázemi, zda nedošlo k internímu zkratu vinutí. |
| Hallovy sondy | Detekce polohy motoru / Tenké signální vodiče (5V) | Extrémní pozor na přepětí – striktně oddělit tyto trasy od hlavního napětí baterie. |
| Řídicí jednotka | Koordinace výkonu a senzorů / Smíšená kabeláž | Zajistit dostatečné chlazení a pevné připojení zamezující vzniku jisker a opotřebení. |
| BMS a Baterie | Zdroj čisté energie / Silové vodiče a balanční drátky | Ověřit celkové výstupní napětí pomocí multimetru a vyvarovat se nechtěnému zkratu nástrojem. |
✔ Správný a bezpečný postup
- Pravidelné a metodické testování každé sekce pomocí digitálního multimetru.
- Základní identifikace kabelů výrobce před stříháním původních spojů.
- Kvalitní a vodotěsná izolace všech spojů tepelnou smršťovací bužírkou.
- Bezpečné napojení a respektování role ochranného obvodu BMS.
- Přesné zapojení akcelerátoru plynu a nezbytné otestování brzdových senzorů před jízdou.
✘ Fatální a nákladné chyby
- Katastrofální záměna silových kabelů a citlivých 5V signálních vodičů, vedoucí ke zničení.
- Špatné čtení zapojovacích schémat (ignorování zásadního rozdílu mezi křížením čar a skutečným uzlem).
- Práce a zapojování konektorů pod plným proudem bez předchozího odpojení hlavní baterie.
- Používání nevhodných, tenkých vodičů pro napájení silného BLDC motoru.
Časté Dotazy a řešení problémů (FAQ)
Otázka 1: Co přesně po technické stránce zahrnuje schéma zapojení elektrokoloběžky?
Odpověď: Typické schéma zahrnuje komplexní propojení všech klíčových komponentů, jako jsou centrální Řídicí jednotka (Controller), výkonný BLDC motor, ochranný modul baterie BMS, poziční Hallovy sondy pro přesné řízení, hrubé silové fázové kabely přenášející hlavní proud, nezbytné zapojení akcelerátoru plynu, osvětlovací soustavu a v neposlední řadě také bezpečnostní brzdové senzory přerušující tah.
Otázka 2: Proč odborníci neustále zdůrazňují nutnost používat multimetr?
Odpověď: Použití kvalitního digitálního multimetru je naprostá nutnost pro ověření přesného napětí a zjištění správné průchodnosti kabeláže. Ať už provádíte celkové zapojení elektrokoloběžky nebo jen dílčí opravu, spolehlivě tak zabráníte rychlému spálení jemné elektroniky zkratem, nebo zničujícímu přepětí na citlivé signální 5V větvi (kde hrozí poškození displeje i jednotky).
Otázka 3: Co se stane v reálu při záměně signálních a silových kabelů během připojování?
Odpověď: Toto je nejkritičtější varování pro všechny domácí opraváře: záměna slabých 5V signálních linek s plným nezkresleným napětím baterie (od 36V výše) způsobí skutečně okamžité a velmi drahé spálení řídicí jednotky nebo ovládacího displeje na řídítkách. Taková chyba je obvykle zcela neopravitelná a vyžaduje výměnu dílů.
Závěrem k úspěšné údržbě
Díky pečlivému a systematickému prostudování schématu zapojení elektrokoloběžky a jasnému pochopení kritických rozdílů mezi silovými vodiči s vysokým proudem a tenkými signálními vodiči (5V) nyní zvládnete takřka jakoukoliv opravu mnohem bezpečněji a s větší jistotou. Nikdy nepodceňujte a pamatujte na důležité pravidlo využívání přesného multimetru, dbejte na důkladnou kontrolu ochranného systému BMS a dodržujte doporučené přesné postupy pro zapojení řídicí jednotky elektrokoloběžky a navazujících senzorů. Přejeme vám velmi úspěšné opravy a úpravy, bezpečnou jízdu, bezproblémové brzdění a hlavně spoustu tichých a ekologických kilometrů na dvou kolech v městském i mimoměstském prostředí!
